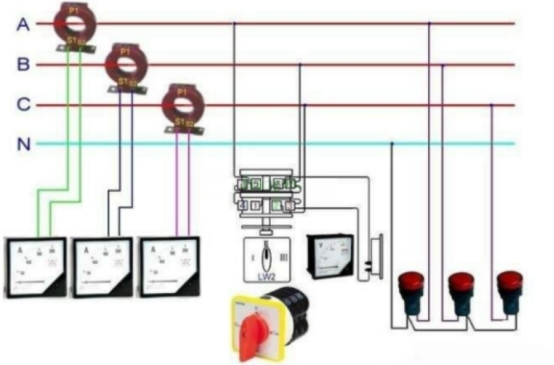

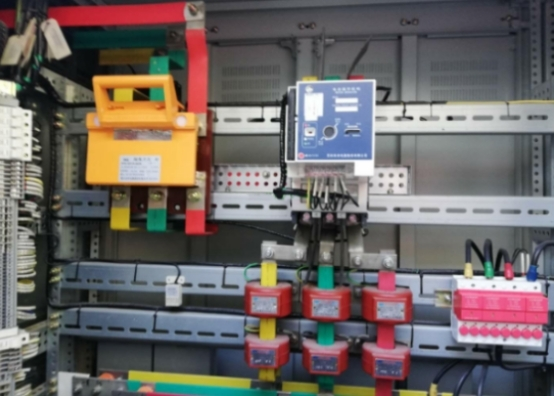

電流互感器是一種特別的變壓器，它的效果是把大電流變成規范小電流，配合檢測表面、計量表面和繼電器等設備作業。這樣能夠起到擴展表面檢測規劃，前進電路的穩定性和安全性的效果。電流互感器的電流接線原理圖如下圖所示，電流互感器的一次線圈串聯在一次主電路中，其二次接入的表面和繼電器的線圈也全部是串聯的。
往常咱們?cè)谶x用電流互感器時首要思索變比和精確度這兩個技術參數。
1、變比
電流互感器二次側額定電流值都為5A或1A，一般情況下挑選5A。檢測電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么怎么正確的挑選電流互感器的變比呢?
《電力設備的電檢測表面設備設計規范》中規則"指針式檢測表面檢測規劃的挑選，宜確保電力設備額定值指示在表面標度尺的2/3處。"依據這個規范咱們能夠用下面的公式選取電流互感器的變比N。
這個公式中I為回路的最大負荷電流，0.7的意義是最大負荷電流時指示指在表面盤的70%處，5為電流互感器二次額定
N=-
0.7×5
電流值。然后依據核算的變比值挑選相應電流互感器的變比。比如，I為50A，依據核算公式能夠得到N=14.29，所以挑選75/5變比的電流互感器。
2、精確度
電流互感器的精確度又稱為精度，由于電流互感器存在比值過失和角過失是不行防止的。電流互感器的精確度在數值上等于此比值過失極限的百分?jǐn)?shù)。比如，0.5級的電流互感器的最大比值過失為±0.5%。檢測電流互感器有0.1、0.2、0.5、1、3、5等級，維護用的電流互感器有5P、10P兩級。一般情況下，計量挑選0.2級，檢測挑選0.5級，一般監視表面挑選1級。
一起咱們?cè)谶\(yùn)用電流互感器需要注意:電流互感器的二次側一定要接地，防止一次側高壓竄人二次側，危機設備和人生安全;注意電流互感器—、二側的極性，極性接錯嚴峻情況下燒損表面;電流互感器二次不能開路，制止二次側設備熔斷器，防止二次側開路感應出高電壓，危機人生安全。
