運用電流互感器能夠減小檢測變換器原邊電流時的損耗，比如大功率開關電源，由于電流過大所以需求運用電流互感線圈來監測電流以減少損耗。
電流互感器與一般的電壓變壓器的差異在什么地方呢?這個問題即便是的磁性元件規劃人員也很難答復。根本的差異在于：變壓器妄圖把電壓從原邊變換到副邊，而電流互感器妄圖把電流從原邊變換到副邊。電流互感器的電壓大小由負載選擇。
咱們經過一個實踐的規劃比如，能夠更好地了解電流互感器的作業原理。
假定用電流互感器檢測變換器的原邊電流，原邊10A電流對應1V電壓。當然，咱們能夠用一個1V/10A=100mΩ的電阻來檢測，但是電阻將構成的損耗為1V×10A=10W，這么大的損耗對簡直一切的規劃來說都是不能接受的。所以，要選用電流互感器，如圖1所示。

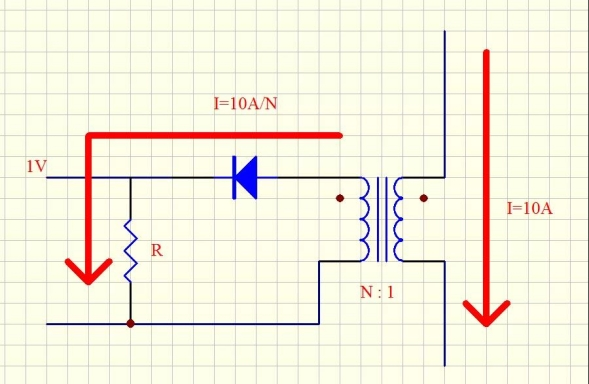

圖1 用電流檢測互感器減小損耗
當然，為了減少繞組電阻，咱們把原邊的匝數取為1匝，一同為了使電流降到一個比較低的水平，副邊匝數應該比較多。假定副邊匝數為N，由歐姆定律可得(10/N)R=1V，在電阻中耗費的功率為P=(1V)^2/R。咱們假定耗費的功率為50mW(也便是說，咱們能夠運用100mW規格的電阻)，這就要求R不得小于20Ω，假定選用20Ω的電阻，由歐姆定律可得副邊匝數N=200。
現在咱們來看磁芯，假定二管是一般的一般的二管，通態電壓大約為1V，電流為10A/200=50mA。互感器輸出電壓為1V，加上二管的通態電壓1V，總電壓大約2V。250kHz頻率作業時，磁芯上的磁感應強度不會逾越
其間4us為一個周期的時間，實踐肯定是不到一個周期的。
由于原邊流過電流的時間不可能逾越開關周期(不然，磁芯無法復位)。因此Ae能夠很小，而B也不會很大。這個比如里磁芯的尺度不能經過損耗要求或磁通飽滿要求來承認，更大的可能是由原副邊之間的阻隔電壓來承認。假定阻隔電壓沒有要求，磁芯的大小一般由200匝的繞組所占體積來承認。你能夠用40號的導線流過500mA的峰值電流，但是這種導線實在太細，一般的變壓器廠家不會為你繞制。
有用提示：除非要用，一般情況下不要運用標準小于36號線的導線。
現在咱們來剖析為什么不能用電壓變壓器來代替電流互感器?已經知道副邊電壓只要2V，因此原邊電壓為2V/200=100mV。假定輸入直流電壓為48V，那么電流互感器原邊10mV電壓對48V電壓來說是微乎其微的——那樣你能夠在副邊得到50mA的電流，而對原邊簡直沒有什么影響。假定另一種情況(不現實的)，原邊的輸入直流電壓只要5mV，那么互感器的原邊不可能有10mV的電壓，一同由于原邊阻抗(如反射副邊阻抗)也比較大，選擇了副邊根柢不可能產生50mA的電流。即便整個5mV電壓全部加在原邊，副邊也只能產生200×5mV=1V的電壓：不能在轉化電阻上產生滿意的電壓。因此，電壓變壓器只能用作變壓器，不能用來檢測電流。
從別的一個視點來看：盡管輸入電源的電壓為48V時，但是流過電流互感器電流的大小不是由原邊的這個48V電壓選擇的，而是其他要素選擇的。
電流互感器是有阻抗捆綁的電壓變壓器。
后，咱們來看一下電流互感器的過錯情況怎么樣?答案在于電流互感器的根本界說上：感應的是電流。
有用提示 電流互感中的二管和副邊繞組的電阻不會影響電流的檢測，由于(只要阻抗不是大)串聯電路中電流處處持平，與串聯的元件無關。
實踐作業中，是不是運用肖特基二管作為整流二管是沒有關系的：二管的低通態電壓只影響變壓器，不會影響電流互感器。
假定互感器副邊的電感太小，檢測過錯將會增大。也便是激磁電感太小，假定咱們要求檢測電流的大過錯為1%，原邊電流為10A，那么副邊電流便是50mA，這就意味著要求激磁電流(副邊)應該小于50mA×1%=500μA。激磁電流沒有流過轉化電阻，咱們也無法檢測到這個電流，這樣過錯就增大了。能夠算出副邊電感的小值：
現在的匝數為200，咱們需求AL=16mH/200=400nH的磁環，用一般的小鐵氧體磁環就能夠了，這種鐵氧體磁環是很簡單找到的。
