有關電壓互感器幾種常見接地的效果，包括一次側中性點接地、二次側接地、鐵心接地等的效果剖析，以及這幾種接地址的注意事項等。

電壓互感器常見接地址的效果

1、一次側中性點接地

由三只單相電壓互感器組成星形接線時，其一次側中性點必須接地。如下圖所示。由于電壓互感器在體系中不僅有電壓丈量，而且還起繼電維護的效果。

當體系中產生單相接地時，體系中會出現零序電流。假如一次側中性點沒有接地，那么一次側就沒有零序電流通路，二次側開口三角形線圈兩頭也就不會感應出零序電壓，繼電器KV就不會動作，發不出接地信號。

對于三相五柱式電壓互感器，其一次側中性點同樣要接地。由兩只單相電壓互感器組成的V-V形接線時，其一次側是不允許接地的，由于這相當于體系的一相直接接地。而應在二次中性點接地。

2、二次側接地

電壓互感器二次側要有一個接地址，這主要是出于安全上的考慮。當一次、二次側繞組間的絕緣被高壓擊穿時，一次側的高壓會竄到二次側，有了二次側的接地，能保證人員和設備的安全。

別的，經過接地，能夠給絕緣監督裝置提供相電壓。

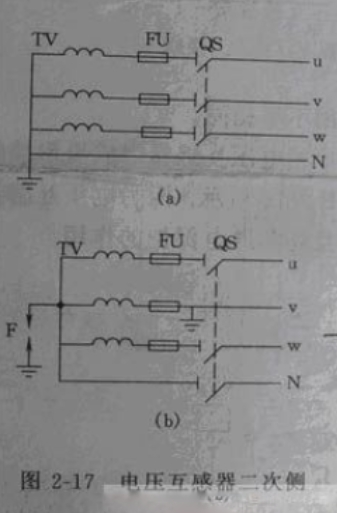

二次側的接地方式一般有中性點接地和V相接地兩種，如下圖：

根據繼電維護等具體要求加以選用。采用V相接地時，中性點不能再直接接地。

為了防止一、二次繞組間絕緣擊穿后，一次側高壓竄入二次側，故在二次側中性點經過一個維護間隙接地。當高壓竄入二次側時，間隙擊穿接地，v相繞組被短接，該相熔斷器會熔斷，起到維護效果。

二次側接地址按規程規定，均應選在主控室維護屏經端子排接地，而在配電裝置處只設置試驗檢修時的安全接地址。

3、鐵芯接地

在電壓互感器外殼上有一個接地樁頭，這是鐵心和外殼的接地址，起安全維護效果。
