電壓互感器燒壞的常見原因：
1、電壓互感器低壓側匝間和相間短路時，低壓穩妥沒有熔斷，因為激磁電流敏捷增大，使高壓熔管熔絲熔斷或燒壞互感器。
2、當10kV出線產生單相接地時，電壓互感器一次側非故障相對地電壓為正常電壓值的根號3倍。電壓互感器的鐵芯很快飽滿，激磁電流急劇增強，使熔絲熔斷。
3、因為電力網絡中含有電容性和電感性參數的元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合晦氣時引起鐵磁諧振。如斷路器非同期合閘，帶有變壓器、鐵磁式電壓互感器的空載母線投入，配電變壓器高壓線卷對地短路時，都或許引起鐵磁諧振。在產生鐵磁諧振時，其過電壓倍數可達2.5倍以上，這就構成電氣設備絕緣擊穿，焚毀設備事端。電壓互感器燒壞的原因。
4、流過電壓互感器一次繞組的零序電流增大(相關于接地電流超支的體系而言)，長期運轉時，該零序電流產生的熱效應將使電壓互感器的絕緣損壞、迸裂；
5、體系中存在非線性的振動(弧光接地過電壓)，大大加重了體系中電壓互感器的損壞進程；
6、電壓互感器本身的散熱條件較差。
電壓互感器焚毀的原因有哪些？
互感器是一個帶鐵心的變壓器，它主要由一、二次線圈、硅鋼片鐵心和絕緣部分組成。在雷雨時節，產生線路落雷、瓷瓶閃絡等故障，導致電壓互感器的高壓熔斷器熔斷，乃至焚毀互感器。
電壓互感器焚毀的常見原因：
當10kV線路出線產生單相接地時，電壓互感器一次高壓側非故障相對地電壓為正常電壓值倍。電壓互感器的鐵芯很快飽滿，激磁電流急劇增強，使高壓熔斷器熔斷。
電壓互感器二次低壓側匝間和相間短路時，低壓穩妥沒有熔斷，因為激磁電流敏捷增大，使高壓熔斷器熔斷或燒壞電壓互感器。
因為電力網絡中含有電容性和電感性參數的高壓元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合晦氣時引起鐵磁諧振。如斷路器非同期合閘，帶有變壓器、鐵磁式電壓互感器的空載母線投入，配電變壓器高壓線卷對地短路時，都或許引起鐵磁諧振。在產生鐵磁諧振時，其過電壓倍數可達2.5倍以上，這就構成電氣設備絕緣擊穿，焚毀電氣設備事端。
針對以上狀況,能夠采納以下辦法，防止電壓互感器燒壞。
加強巡查力度，根絕高壓熔斷器用低壓穩妥替代的現象。
在電壓互感器一次高壓側接地線上加裝零序接地自動開關，切斷接地線路；二次側加裝3～5A的小型空氣開關，防止短路焚毀電壓互感器。
在10kV電壓互感器的開口三角處并聯安裝一次消諧裝置,即10KV一次消諧器。
10KV電壓互感器焚毀原因：
10kV電壓互感器爆破絕大部分是因為諧振導致過電壓和過電流（電壓諧振和電流諧振）使一次設備的絕緣損壞；別的產生較多的還有二次產生短路使之焚毀。
1、絕緣損壞，一次對二次或地擊穿產生大電流；
2、過流，鐵磁諧振導致鐵芯飽滿，電流急劇上升；二次短路也會導致；
3、熔斷器安秒特性不好，不能及時熔斷切除故障過流設備。
附，10千伏電壓互感器燒壞原因剖析及處理辦法
在25次10千伏電壓'>電壓互感器'>互感器燒壞的過程中，均有接地故障的存在，且有24次是在規程答應的8小時內燒壞。找出電壓'>電壓互感器'>互感器燒壞與接地故障之間的聯系，從而得出電壓互感器燒壞的原因，最終提出處理標題的辦法。
據我局MIS數據庫中的統計，自2001年1月1日至2003年7月15日的兩年半中，10千伏電壓互感器燒壞共25次。每次燒壞的一起體系中均有單相接地故障存在。
依據記錄，2001年7月25日，110千伏向家橋變0524電壓互感器是在10千伏體系單相接地故障繼續9小時之后燒壞，其它的均在8小時之內燒壞。而依據都勻電網《調度管理規程》(1997年3月)中第三章第七節明確規則(不包括弧光接地故障)：都勻電網10千伏或35千伏中性點不接地體系，當產生單相接地故障時答應帶接地故障運轉，一起，通知有關單位盡快查找和排除故障(帶電巡視)。10千伏、35千伏體系可答應帶接地故障連續運轉8小時。
那么，究竟是什么原因導致這些電壓互感器的故障呢？電壓互感器的損壞與接地故障之間又有什么必然聯系呢？
我局電網的飛速開展使網絡復雜化。上個世紀90年代中期以來，我局電網得以飛速開展，500千伏福泉變的投運，標志著我局現已進進超高壓、大電網的隊伍，隨著兩網改造的不斷深進，又進一步使電網結構、參數趨于復雜化。
咱們來具體剖析一下10千伏體系產生單相接地故障時的狀況。
電力體系的中性點(實際上是發電機、變壓器的中性點)的運轉方法有中性點不接地、中性點經消弧線圈接地、中性點直接接地三種。而我局10千伏、35千伏體系正是選用中性點不接地的運轉方法。
為了說明電網改造與接地電流增大的聯系，咱們能夠憑借下列公式來理解接地電流：
關于排擠線路：
關于電纜線路：
式中U——電網的線電壓(千伏)
——電壓等級為U的具有電聯系的線路長度(km)
可見，隨著電網的開展與兩網改造的深進，10千伏線路及聯絡線的添加，線路長度也大大添加。這正是構成單相接地電流增大的主要原因。
高壓試驗班與河北旭輝電氣有限公司對我局市區五個變電所的測量成果表明：五個變電所中有四個站的接地電流超支(依據中華人民共和國電力行業標準《交流電氣裝置的過電壓維護和絕緣合作》DL/T630-1997中的規則，在中性點不接地體系中當接地電流大于10A時，應選用中性點經消弧線圈接地的方法)，測量成果詳見下表：

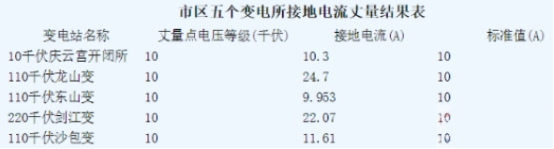

市區五個變電所接地電流測量成果表
當中性點不接地體系中產生單相故障時，流過故障點的接地電流是電容性電流。盡大大都是以電弧的形式存在的。曾經我局電網還是小電網的時分，則接地電流較小，單相故障時電弧能夠自行平息。現在我局現已進進超高壓、大電網的隊伍，故接地電流增大、超支，此時電弧就很難以自行平息。但這種電弧又不足以構成安穩的焚燒電弧，而是構成時燃時滅的電弧，這將導致電網中的電感電容回路的振動，構成弧光接地過電壓。其值可達2.5~3.5倍相電壓(依據國內外實測成果，弧光接地過電壓一般不超越3倍相電壓，但有個別可達3.5倍相電壓)。
JDZJ-10系列PT單相接地故障時零序磁通的散布狀況圖
再來看接地相電壓互感器的狀況。假設當A相接地時，零序磁通的通路為如圖所示。
因為零序磁通通過兩邊的芯柱，因而磁阻較小，使得零序磁通增大，則一次繞組的零序阻抗增大，在必定程度上約束流過的零序電流。所以，從設備的選型和結構上看，是不存在標題的。
存在的標題是，大都接地故障均會構成弧光接地過電壓，所以接地相中的序磁通的改變對錯線性的，其改變率較大，當然流過電壓互感器一次繞組的零序電流也會大大添加，使得繞組的發熱量添加。又因為這些電壓互感器都是澆注式的絕緣方法，繞組密封在內，所以散熱條件較差，接地故障的時刻一長，電壓互感器將不可防止的因過熱而產生絕緣損壞、迸裂(也有一部分是因為過熱與過電壓一起作用而損壞)。別的，因為零序電流增大，也經常構成一相(或多相)高壓穩妥燒斷。
綜上所述，當體系中產生單相故障時電壓互感器損壞的主要原因有如下三點：
一、流過電壓互感器一次繞組的零序電流增大(相關于接地電流超支的體系而言)，長期運轉時，該零序電流產生的熱效應將使電壓互感器的絕緣損壞、迸裂；
二、體系中存在非線性的振動(弧光接地過電壓)，大大加重了體系中電壓互感器的損壞進程；
三、電壓互感器本身的散熱條件較差。
針對第三點，因為電壓互感器的形式、產品質量、絕緣等級都沒有標題，所以不能
從實際上加以處理。但從理論上說是能夠處理的。如加大鐵芯的截面、選用新型的散熱條件更好的絕緣材料等。
針對以上原因，能夠采納如下辦法來處理標題：
一、在現階段沒有采納可靠方法曾經，主張將可答應帶接地連續運轉的時刻改為2小時乃至更短的時刻(在都勻電網《調度管理規程》中規則沒有弧光過電壓時單接地故障能夠連續運轉的時刻為8小時)，在不影響重要負荷的狀況下，最好當即停電處理。
二、在10千伏、35千伏電壓互感器一次側中性點加裝消諧器。該消諧器為一非線性電阻，起阻尼與限流作用，可有效地按捺產生接地時電壓互感器與故障回路引起的鐵磁諧振。這種辦法能夠在必定程度上緩解電壓互感器的損害狀況。
三、依照依據中華人民共和國電力行業標準《交流電氣裝置的過電壓維護和絕緣合作》(DL/T630-1997)中的要求：3千伏～10千伏不直接銜接發電機的體系和35千伏、66千伏體系，當單相接地故障電容電流不超越下列數值時，應選用不接地方法；當超越下列數值又需在接地故障條件下運轉時，應選用消弧線圈接地方法：
a)3千伏～10千伏鋼筋混凝土或金屬桿塔的排擠線路構成的體系和一切35千伏、66千伏體系：10安。
因此，在接地電流超支的變電站中性點加裝消弧線圈。該消弧線圈與電壓互感器一次側中性點的消諧器合作使用，就會比較徹底地處理小接地電流體系中產生單相故障時的各種標題。
